円形の自己調整暖房ケーブル (CHC) シリーズ製品は、パイプラインの凍結防止およびプロセス温度のメンテナンスに適しています。 彼らは平行な高分子正の温度係数を介して加熱の原理に取り組んでいます
エネルギーを与えられたとき (PTC) 材料。 PTC効果により、温度に応じて材料の出力を変えることができ、省エネと環境保護を実現しながら暖房効果を確保します。

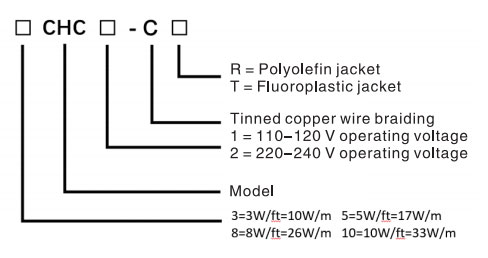

製品の円形構造は、より大きな暖房エリアを提供します。 製品には、基本タイプ (絶縁層のみ) と強化タイプ (編組およびジャケット層のみ) の2種類があります。 強化タイプのジャケット層は、耐腐食性のインフルエンザ腫瘍性またはポリオレフィン材料のいずれかを使用して、動作環境に基づいて選択できます。
技術的パラメータ
モデル | 電圧 (v) | 最大メンテナンス温度 | 最大 露出 温度 (Oc) | 最小 インストール 温度 (C) | 定格パワー (W/m) @ 10oc | 最小 曲げ 半径 (mm) @ 10C |
CHC | 110 - 120 220-240 | 65 | 85 | -40 | 10-33 | 25 |
CHC -CR | 110 - 120 220-240 | 65 | 85 | -40 | 10-33 | 33 |
CHC-CT | 110 - 120 220-240 | 65 | 85 | -40 | 10-33 | 32 |

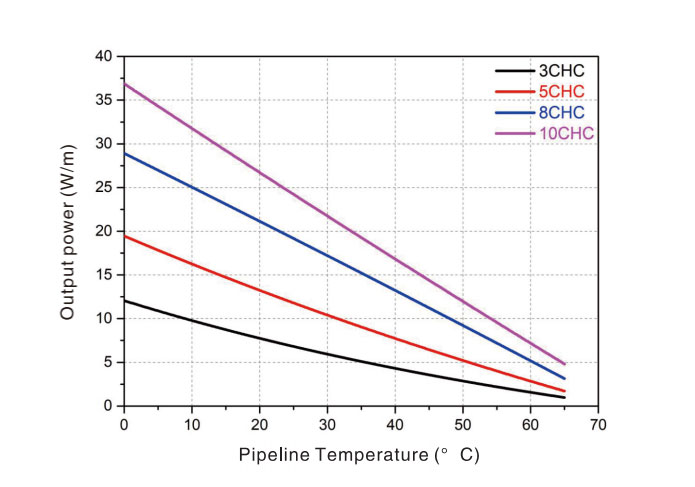

パワーカーブ (P-Tカーブ)
最大使用量の長さ (m)
スイッチ容量 (タイプC) | 最小 スタートアップ 温度 | 電圧: 220 -240v | 電圧: 110 - 120v | ||||||
3CHC2 | 5CHC2 | 8CHC2 | 10CHC2 | 3CHC1 | 5CHC1 | 8CHC1 | 10CHC1 | ||
16A | 10 ℃ | 108 | 92 | 72 | 66 | 54 | 46 | 36 | 33 |
0 ℃ | 108 | 92 | 72 | 66 | 54 | 46 | 36 | 33 | |
-10 ℃ | 108 | 92 | 72 | 66 | 54 | 46 | 36 | 33 | |
-20 ℃ | 108 | 92 | 72 | 62 | 54 | 46 | 36 | 31 | |
-40 ℃ | 108 | 92 | 65 | 54 | 54 | 46 | 32 | 27 | |
20A | 10 ℃ | 108 | 92 | 72 | 66 | 54 | 46 | 36 | 33 |
| 0 ℃ | 108 | 92 | 72 | 66 | 54 | 46 | 36 | 33 | |
-10 ℃ | 108 | 92 | 72 | 66 | 54 | 46 | 36 | 33 | |
-20 ℃ | 108 | 92 | 72 | 66 | 54 | 46 | 36 | 33 | |
-40℃ | 108 | 92 | 72 | 66 | 54 | 46 | 36 | 33 | |
25A | 10 ℃ | 108 | 92 | 72 | 66 | 54 | 46 | 36 | 33 |
0 ℃ | 108 | 92 | 72 | 66 | 54 | 46 | 36 | 33 | |
-10 ℃ | 108 | 92 | 72 | 66 | 54 | 46 | 36 | 33 | |
-20℃ | 108 | 92 | 72 | 66 | 54 | 46 | 36 | 33 | |
-40℃ | 108 | 92 | 72 | 66 | 54 | 46 | 36 | 33 | |
32A | 10 ℃ | 108 | 92 | 72 | 66 | 54 | 46 | 36 | 33 |
0 ℃ | 108 | 92 | 72 | 66 | 54 | 46 | 36 | 33 | |
-10 ℃ | 108 | 92 | 72 | 66 | 54 | 46 | 36 | 33 | |
-20℃ | 108 | 92 | 72 | 66 | 54 | 46 | 36 | 33 | |
-40℃ | 108 | 92 | 72 | 66 | 54 | 46 | 36 | 33 | |
40A | 10 ℃ | 108 | 92 | 72 | 66 | 54 | 46 | 36 | 33 |
0 ℃ | 108 | 92 | 72 | 66 | 54 | 46 | 36 | 33 | |
-10 ℃ | 108 | 92 | 72 | 66 | 54 | 46 | 36 | 33 | |
-20℃ | 108 | 92 | 72 | 66 | 54 | 46 | 36 | 33 | |
-40℃ | 108 | 92 | 72 | 66 | 54 | 46 | 36 | 33 | |
