パラレル回路暖房ケーブル # FCW

パラレル回路暖房ケーブルの记述

Jiahong Parallel Circuit Heating Cableは、ツインコンダクターの定ワット数暖房ケーブルです。

パイプ、貯蔵タンク、その他の産業用途のヒートトレーシング用に設計されています。

炭素鋼管、ステンレス鋼管、塗装または塗装されていない金属パイプで広く使用されています。

市場で人気のあるモデルは10重量/容積から40重量/容積です。

またあなたがほしいワット数の暖房ケーブルをカスタマイズできます。

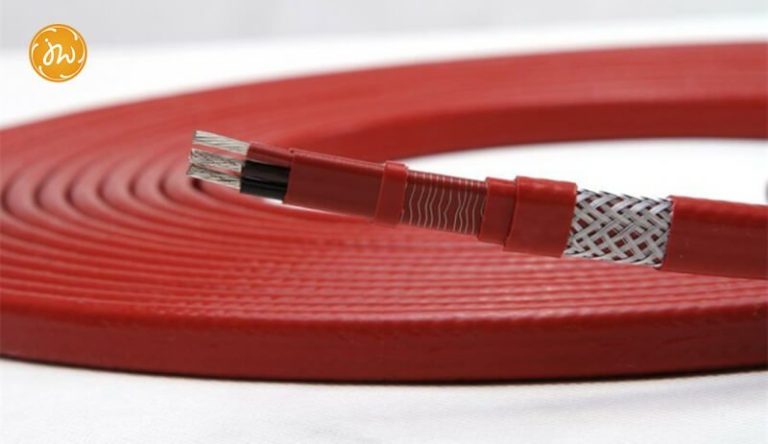

図1: 平行一定ワット数暖房ケーブル

Jiahongパラレル回路暖房ケーブルは、暖房ワイヤーを介して平行に加熱されます。

それはそれが長さにカットされ、フィールドで終了することを可能にする平行構造です。

このケーブルの定格電圧は、ヨーロッパ市場では230Vac、アメリカ市場では240Vacです。

最高の暴露温度は400です^OF (205^OC) および最低の设置温度は-40です^OC。

図2: パラレル回路暖房ケーブルの構造

Jiahongパラレル回路暖房ケーブルは7層構造です。

内層は、信頼性が高く一貫した電流を提供するツイン12 AWG缶詰銅バスワイヤーです。

コンダクターの绝縁材はFEPから成っています。

ペアリングジャケットは、2本のバスワイヤーを固定し、ニクロムワイヤーのラッピング面を提供します。 暖房ワイヤーはニッケルクロムから成っています。

それは他の特定の距離でペアリングジャケットを包み込み、加熱ワイヤーの両端はバスワイヤーに接続します。

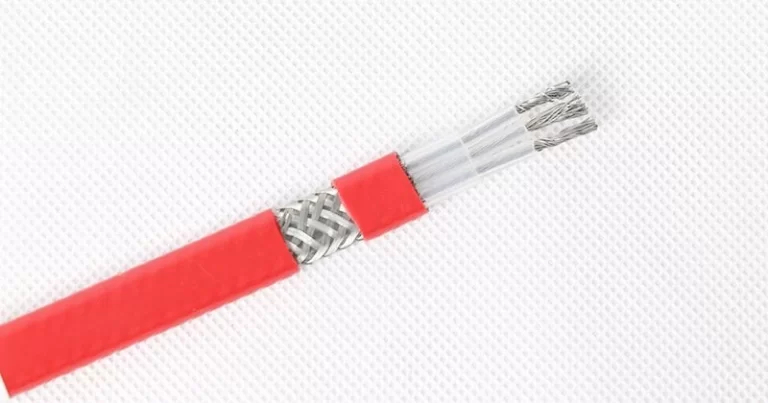

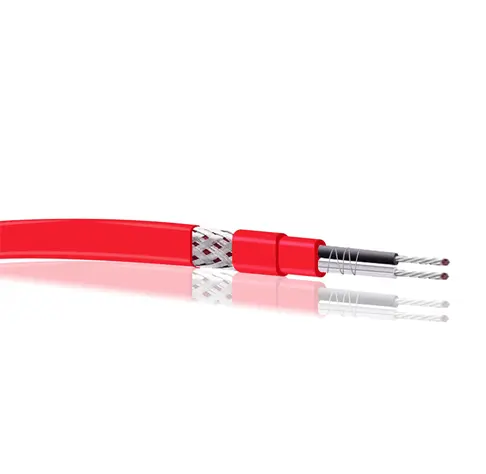

図3: パラレル暖房ケーブル

導体接触点間の距離は、加熱ゾーンの長さを形成します。

外部FEP断熱材は、主に環境アプリケーションの危険に対する保護を提供するために使用されます。

メッキされた銅のブレードは、堅牢な構造を高め、あらゆる場所で接地経路と追加の保護を提供します。

オーバージャケットはフルオロポリマー製です。

ほとんどの水性および化学的に腐食性の溶液からの保護を提供するのはブレードを超えています。

Jiahongパラレル回路暖房ケーブルは防爆暖房ケーブルです。

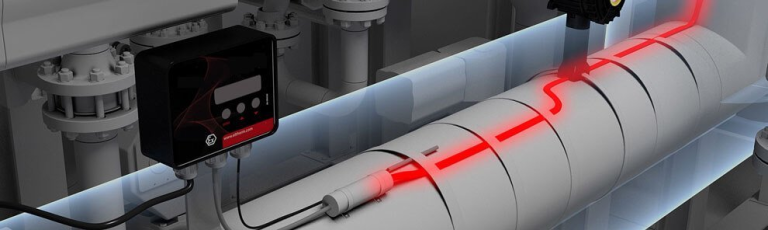

図4: 工業用パイプヒートトレースとパラレル暖房ケーブル

それは危険な区域で使用することができます。 適切なエリア分類は、ゾーン1、ゾーン2 (ガス) 、ゾーン21、ゾーン22 (ダスト) 、および通常の場所です。

Jiahongパラレル回路加熱ケーブルには、プロの設置エンジニアと設置配線図が必要です。

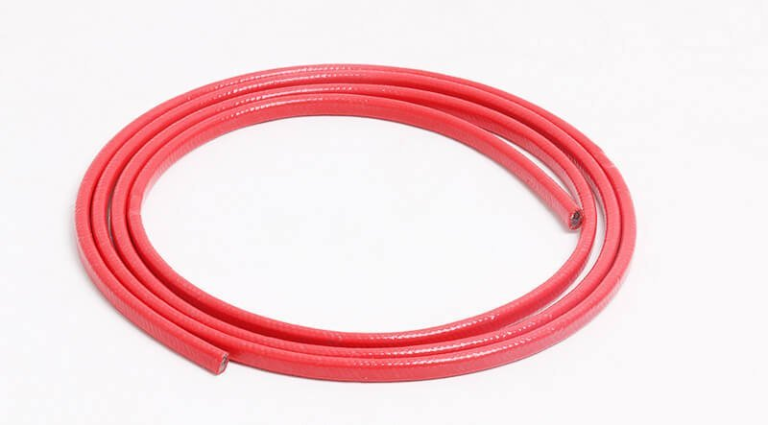

図5: 圧延パラレル回路暖房ケーブル

Jiahongは、電源接続、スプライス、エンドシールなどのフルレンジのコンポーネントを提供しています。

Jiahongパラレル回路暖房ケーブルは、私たちの自己调整暖房ケーブルの経済的な代替として使用することができます。

インストールにはより多くのスキルが必要なだけでなく、より高度な制御および監視システムも必要です。

Jiahongパラレル回路加熱ケーブルは、通常、多くの正確な工業用サーモスタットと連携して機能します。

サーモスタットは、加熱されたパイプ表面の温度を監視および検出し、適切な変更を行うために使用されます。

少なくとも3個のサーモスタットが必要です。

最初のサーモスタットはパイプの入り口に設置され、2番目のサーモスタットはパイプラインの中央に設置され、最後のサーモスタットはthの出口に設置されます。Eパイプ。

パイプがはるかに長い場合、いくつかの追加のサーモスタットが必要になることがあります。

すべてのJiahongパラレル回路暖房ケーブルは、通常、木製のスプールまたはプラスチック製のスプールで梱包されています。

通常、スプール250mを提供します。 顧客は実用的な要求に従って必要な長さを切ることができます。

Jiahong Parallel Circuit Heating Cableは、ヨーロッパ市場ではIEC EX、ATEX、CE、ロシア市場ではEACをすでに通過しています。
