高温260 ℃ に耐える
全体の長さに沿った一貫した出力
単一のソースからの長距離パイプラインで使用される
シングル/デュアル/トリプルコンダクターで利用可能
IECEx、ATEX、NEPSI、EAC認定
Jiahong ESFシリーズ暖房ケーブルは、パイプ凍結保護と温度maintainceに通常使用できます。特に、それは長さが自己調整または並列一定電力出力の最大回路長を超えたロングリンパイプのための最良かつ経済的な解決策です。 1ESF、2ESF、3ESFと名付けられたシングルコア、ツインコア、トリプルコアは3種類のシリーズです一定ワット数の熱トレースケーブル、および異なる抵抗仕様により、加熱ケーブルは異なる電圧レベル (認証で示されている) および選挙接続に適している可能性があります。また、異なるタイプまたは長さのパイプラインと容器の熱トレース要件にも対応しています。
1アジア太平洋地域の暖房ケーブル輸出業者
25年以上の制造経験
完全な生産能力と短い配達時間
テクニカルサポートチームが製品デザインを支援
Overseaアフターサービスブランド
ワンストップソースをサポート
Jiahong ESFシリーズ暖房ケーブルは、パイプ凍結保護と温度maintainceに通常使用できます。特に、これは、長さが自己調整または並列一定電力出力の最大回路長を超えたロングリンパイプの最良かつ経済的な解決策です。 1ESF、2ESF、3ESFと呼ばれるシングルコア、ツインコア、トリプルコアは、3種類の直列加熱ケーブルと、異なる抵抗仕様です。そう暖房ケーブルは異なった電圧レベル (証明で示されている) および選挙接続のために適していることができます また、異なるタイプまたは長さのパイプラインと容器の熱トレース要件にも対応しています。

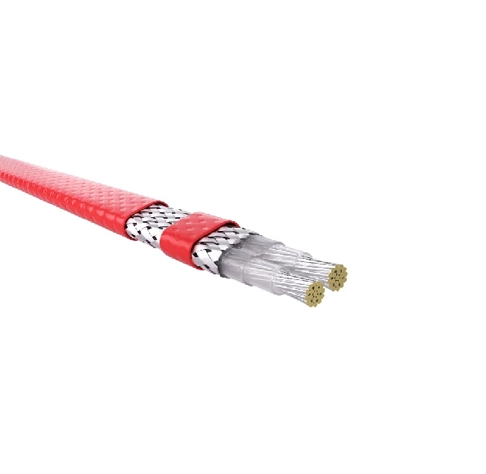

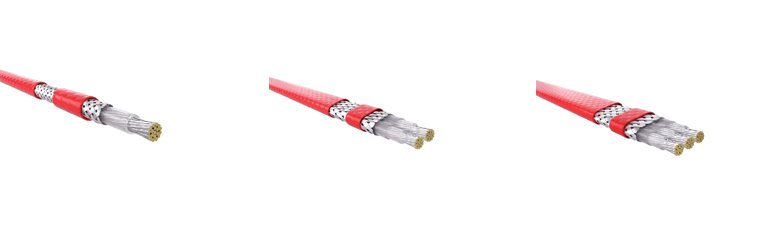

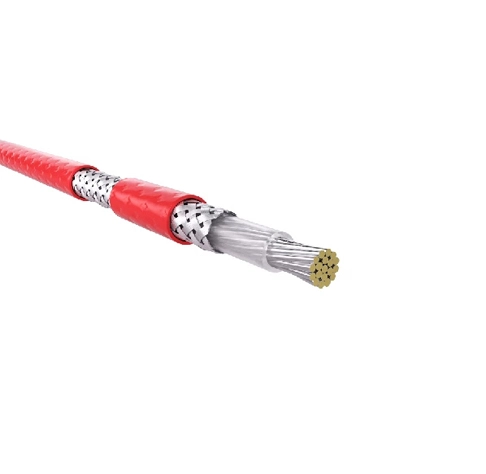

コアは抵抗加熱導体であり、高温フルオロポリマー内部絶縁層、缶詰銅ブレード、高温フルオロポリマーを追加して、ESF加熱ケーブルの完全な構造を形成します。さらに、ツインコア (2ESF) とトリプルコア (3ESF) 構造のブレードと導体の間に高温フルオロポリマー組成層があります。
ESF暖房ケーブルは、IECEx、ATEX、NEPSI China、EACロシアによって認定されており、防爆アプリケーションを含み、爆発エリアと通常の安全エリアで使用できます。
ユニット長のシンプルなインストールと安定した出力。
ほとんどの経済的および最適化において熱追跡要件を達成するためのさまざまな選挙電力接続。
標準のパワーボックス、スプライス/ティー接続ボックス、エンドシールボックスなど、製品の長い耐用年数を保証できる完全なシリーズのアクセサリがあります
| ノミネートされた抵抗仕様 (表1) | |||||
| タイプ | 抵抗 (Ω/km) @ 20 ℃ | 外側を参照 DiameterΦ (mm) | タイプ | 抵抗 (Ω/km) @ 20 ℃ | 外側を参照 DiameterΦ (mm) |
| 1ESF-1.8 | 1.8 | 7.15 ± 0.1 | 1ESF-36 | 36 | 3.7 ± 0.10 |
| 1ESF-2.39 | 2.39 | 6.45 ± 0.10 | 1ESF-50 | 50 | 4.1 ± 0.10 |
| 1ESF-2.75 | 2.75 | 6.2 ± 0.10 | 1ESF-65 | 65 | 3.5 ± 0.10 |
| 1ESF-2.9 | 2.9 | 6.1 ± 0.10 | 1ESF-80 | 80 | 3.8 ± 0.1 |
| 1ESF-3.9 | 1ESF-3.9 | 5.65 ± 0.10 | 1ESF-100 | 100 | 3.5 ± 0.10 |
| 1ESF-4.4 | 4.4 | 5.55 ± 0.10 | 1ESF-150 | 150 | 3.7 ± 0.10 |
| 1ESF-5.11 | 5.11 | 5.1 ± 0.10 | 1ESF-200 | 200 | 3.7 ± 0.10 |
| 1ESF-5.97 | 5.97 | 5.0 ± 0.10 | 1ESF-250 | 250 | 3.32 ± 0.10 |
| 1ESF-6 | 6 | 5.0 ± 0.10 | 1ESF-700 | 700 | 3.7 ± 0.10 |
| 1ESF-7 | 7 | 4.8 ± 0.10 | 1ESF-1750 | 1750 | 3.63 ± 0.10 |
| 1ESF-8.85 | 8.85 | 4.6 ± 0.10 | 1ESF-1900 | 1900 | 3.61 ± 0.10 |
| 1ESF-10 | 10 | 4.5 ± 0.10 | 1ESF-2900 | 2900 | |
| 1ESF-11.7 | 11.7 | 4.4 ± 0.10 | 1ESF-4000 | 4000 | 3.3 ± 0.10 |
| 1ESF-15 | 15 | 4.2 ± 0.10 | 1ESF-5160 | 5160 | 3.22 ± 0.10 |
| 1ESF-19.2 | 19.2 | 4.0 ± 0.10 | 1ESF-6000 | 6000 | 3.18 ± 0.10 |
| 1ESF-17.8 | 17.8 | 4.0 ± 0.10 | 1ESF-7000 | 7000 | 3.16 ± 0.10 |
| 1ESF-23.5 | 23.5 | 3.9 ± 0.10 | 1ESF-8000 | 8000 | 3.15 ± 0.10 |
| 1ESF-25 | 25 | 3.9 ± 0.10 | |||
| ノミネートされた抵抗仕様 (表2) | |||||
| タイプ | 抵抗 (Ω/km) @ 20 ℃ | 外側を参照 DiameterΦ (mm) | タイプ | 抵抗 (Ω/km) @ 20 ℃ | 外側を参照 DiameterΦ (mm) |
| 2ESF-3.9 | 3.9 | 10.0*6.2 | 2ESF-13.45 | 13.45 | 7.3*4.9 |
| 2ESF-4.4 | 4.4 | 9.8*6.1 | 2ESF-15.43 | 15.43 | 7.1*4.8 |
| 2ESF-5.97 | 5.97 | 9.1*5.8 | 2ESF-22.87 | 22.87 | 6.6*4.5 |
| 2ESF-6 | 6 | 9.1*5.8 | 2ESF -46.05 | 46.05 | 7.1*4.8 |
| 2ESF-19.2 | 19.2 | 7.1*4.8 | 2ESF -90.25 | 90.25 | 6.7*4.6 |
| 2ESF-11.7 | 11.7 | 7.8*5.1 | |||
| ノミネートされた抵抗仕様 (表3) | |||||
| タイプ | 抵抗 (Ω/km) @ 20 ℃ | 外側を参照 DiameterΦ (mm) | タイプ | 抵抗 (Ω/km) @ 20 ℃ | 外側を参照 DiameterΦ (mm) |
| 3ESF-1.8 | 1.8 | 17.8*7.5 | 3ESF-11.7 | 11.7 | 10.3*5.0 |
| 3ESF-6 | 6 | 11.7*5.2 | 3ESF-23.5 | 23.5 | 8.9*4.6 |
| 3ESF-10 | 10 | 10.1*4.5 | |||
