チューブバンドル

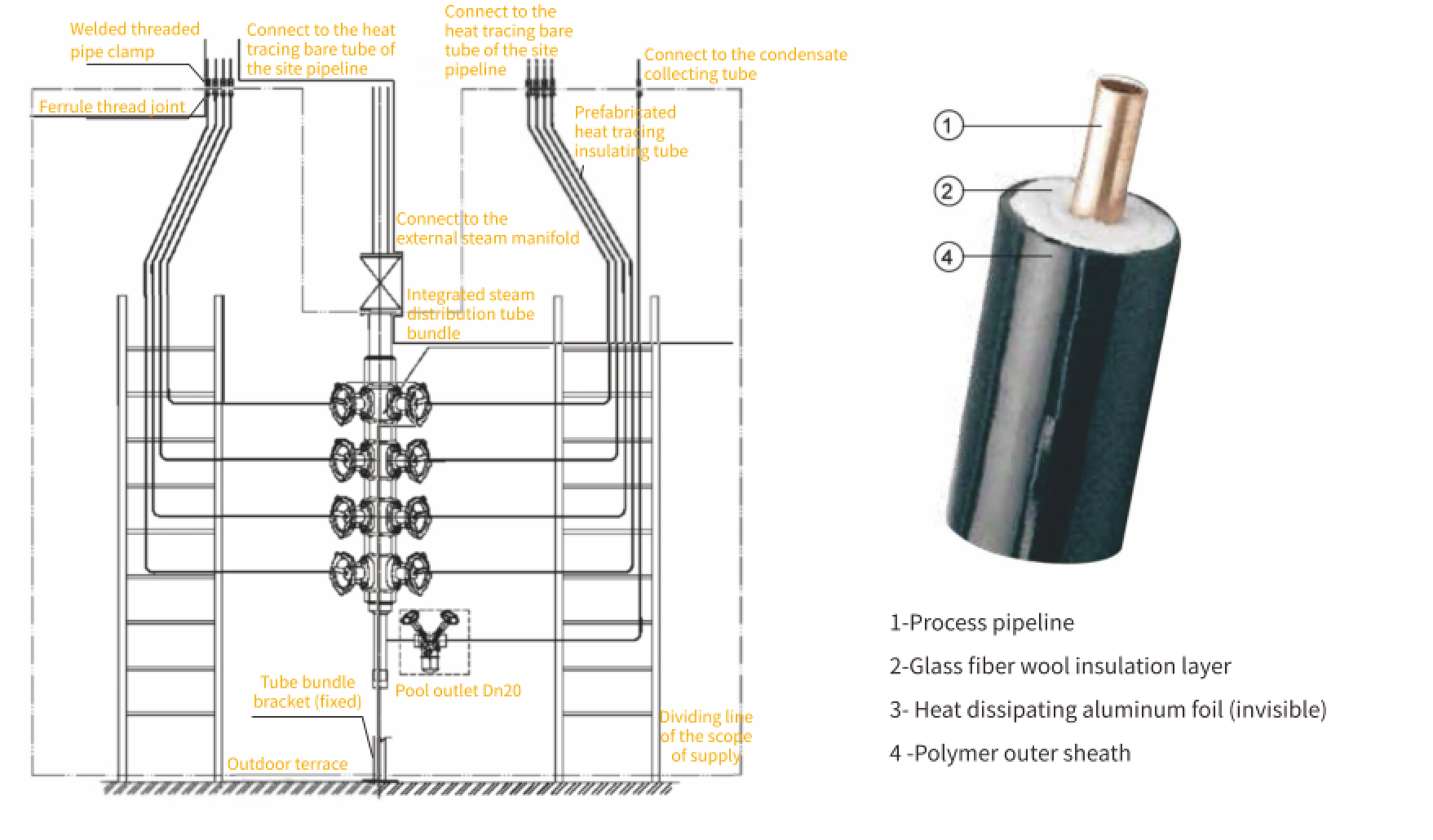

統合トレースステーションでのチューブバンドルの典型的なアプリケーション

産業の発展に伴い、多くの産業は、大量の蒸気を必要とする石油化学、食品医薬品、冶金、電気などの蒸気の適用から切り離せません。 ボイラーハウスのサブシリンダーから生産ワークショップまでの主な蒸気パイプラインのために多数のパイプラインを舗装する必要があります。そして各生产装置への主要な蒸気パイプラインからの分岐蒸気パイプライン。

従来の蒸気パイプラインを舗装するとき、悪い熱保存効果、深刻なパイプラインの腐食、簡単にブロックされて損傷する排水バルブなどの多くの問題があります。フィールドのインストールと建設の長いサイクルと同様に。 近年のヒートトレーシング技術の発展に伴い、統合トレーシングステーションは徐々に従来のトレーシングステーションに取って代わり、第1世代の古い統合トレーシングステーションから第3世代に発展しました。 シームレスな炭素鋼収集チューブが、統合された鍛造収集チューブに取って代わりました。炭素鋼の排水バルブとゲートバルブが、統合されたステンレス鋼の排水バルブブロックに取って代わりました。プロジェクトの要件を満たし、プロジェクトのコストを削減します。 304ssプロセスパイプを備えたプレハブのヒートトレースチュービングバンドルは、トレースステーションの分配チューブと見なされ、パイプラインの腐食の問題を解決し、サービス段階でのコストを削減します。 プレハブのヒートトレース管束は、Jiahongの管束シリーズ製品の中でより重要な製品の1つです。

プレハブ断熱チューブバンドルとも呼ばれるプレハブヒートトレースチューブバンドルと、JH-Trace-Pシリーズ、単純な絶縁オールインワン複合チューブバンドルに属し、高温および低温の液体やガスの輸送に適しています。 この製品は主に304ssステンレス鋼製のコイル状のチューブをコアチューブとして使用し、外側は断熱材層として非吸湿性のグラスファイバーウールで包まれています。これは断熱において役割を果たします。 ヒートトレース管束の外側シースはPVCでできています。 さらに、接続フェルールと取り付け継手は、コアチューブの直径に応じて構成されています。

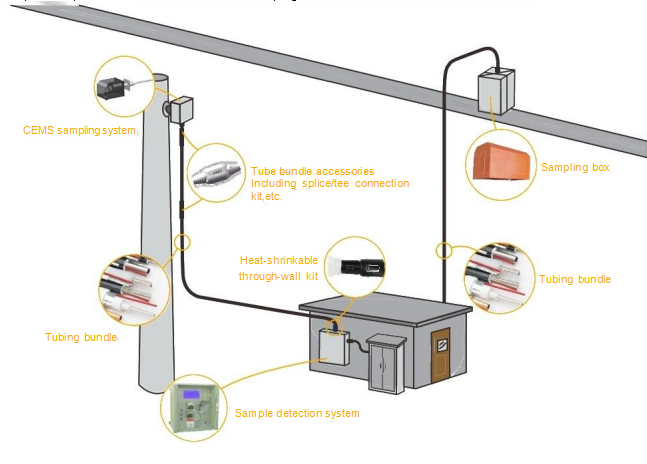

CEMSでのヒートトレースチューブバンドルの応用

CEMSとは何ですか?

CEMSは、継続的排出監視システムの略です。つまり、大気汚染源からのガス状汚染物質の濃度と総排出率を継続的に監視する統合システムです。その後、検出値を公式部門にリアルタイムで送信します。 サンプリング技術の分類に従って、CEMSテストは直接測定方法、希釈方法および抽出方法に分けることができます。抽出法のドライ測定法は、環境保護基準の要件を満たしています。

なぜ電気ヒートトレースチューブバンドルを適用するのですか?

ドライ測定法を使用するCEMSは、サンプリングパイプラインを介してサンプリングオブジェクトをサンプリング装置に送信する必要があります。 しかしながら、サンプリング対象は、二酸化硫黄、窒素酸化物、水蒸気などを含む。送電パイプラインの温度は、水蒸気が液化する場合を防ぐために、120 ℃ 〜160 ℃ レベル、さらには180 ℃ に維持する必要があります。 そして二酸化硫黄は水に溶解し、温度の低下により硫酸に変わります。 そうしないと、測定結果が影響を受けます。 このようにして、煙道ガス中の水は蒸気の形で存在することができる。 一方、それはまた水结露を防ぐことができます。 さもなければ、硫酸は二酸化硫黄と共に形成される。 したがって、ヒートトレース管束が最適な解決策になります。

CEMSに適合した電気ヒートトレースチューブバンドルの要件は何ですか?

CEMSに適合した一般的に使用される統合熱トレーシングバンドルは、通常、220VAC、50Hzで電力を供給されます。 維持される温度は、さまざまなバンドと要件を持つシステムに応じて120 ℃ から160 ℃ の範囲です。 したがって、適応された統合ヒートトレースチュービングバンドルは、主に高温自己調整トレーシングケーブルと電力定数トレーシングケーブルであり、出力は約35重量/容積です。 使用されるサンプリング管の材料は、外径6mmのPTFEである。
