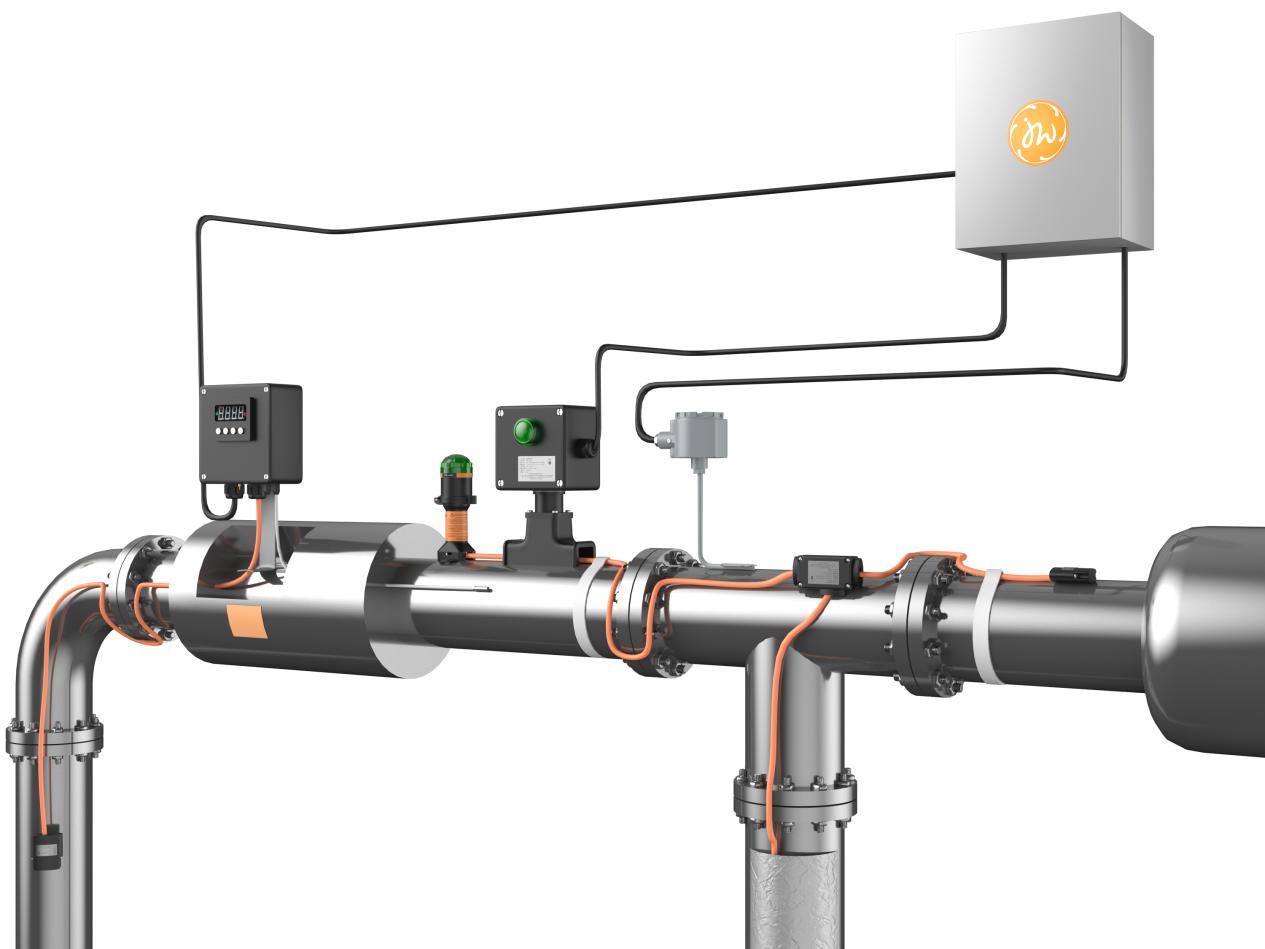

自己制御温度トレースケーブルシステム构成

自己制御式温度トレーシングケーブルは、自己制限式電気加熱テープとも呼ばれ、新しいタイプのストリップ型の一定温度電気加熱製品です。 自己制御温度トレーシングケーブルシステムは、主に次の主要コンポーネントで構成されています。

コア暖房要素

ワイヤーコア/コアテープ

自己制御温度トレースケーブルのワイヤコアまたはコアテープは、主にPTC (Positive Temperature Coefficient) 材料で構成されるコア加熱部分です。 PTC材料には独自の抵抗特性があり、温度が上昇すると抵抗値が大幅に増加します。 この材料は、2つの平行な金属バスバーの間に均一に押し出され、コアテープを形成する。 電源がオンになると、電流はPTC材料層を通過し、電気エネルギーを熱エネルギーに変換してシステムの温度を加熱して維持します。

導電性プラスチック層

この層にはナノ導電性の炭素粒子が含まれており、自己制御の温度トレースケーブルの加熱機能の重要な部分です。 温度が上昇すると、導電性プラスチック層のポリマー分子が膨張し、炭素粒子が徐々に分離し、回路が遮断されて抵抗が増加し、出力と加熱が低下します。 逆に、温度が下がると、ポリマー分子が収縮し、炭素粒子を接続して回路を形成し、電流の流れと発熱量を増加させます。

保護と断熱層

• 絶縁層: コアテープの外側にあるこの層は、電流の漏れや短絡を防ぎ、加熱テープの安全な操作を保証します。




• シールド層: 通常、缶詰の銅線ブレードでできており、追加の電磁シールドと機械的保護を提供します。




• 防食アウタージャケット: 通常、耐食性と耐摩耗性の材料で作られた最外層は、外部の環境損傷から加熱テープを保護します。

補助部品

• 電源接続コンポーネント: 自己制御温度トレースケーブルを電源に接続するために使用され、通常の電流伝送を保証します。




• Tジョイント/3ウェイコンポーネント: 2つまたは3つの加熱テープを接続するのに適しており、複雑なシステムでの分岐と接続を容易にします。




• 加熱テープの端: 加熱テープの端部。電流の漏れや短絡を防ぐために適切に処理する必要があります。




• ネクタイストラップ: 加熱テープをパイプやその他の加熱された物体に固定するために使用され、加熱テープと加熱された物体が密接に接触するようにします。




• 電気加熱テープラベル: 加熱テープのモデル、仕様、メーカー、およびその他の情報を識別するために使用されるため、ユーザーが認識して保守するのに便利です。

その他の特徴

自己制御温度トレースケーブルには、自動温度制限、インテリジェントな規制、簡単な設置とメンテナンス、省エネと環境保護などの機能があります。 加熱された物体の温度に応じて出力電力を自動的に調整し、正確な温度制御を実現できます。

さらに、自己制御温度トレースケーブルは必要に応じて切断または延長することができ、ユーザーが実際の要件に従って設置するのに便利です。 メンテナンスは比較的簡単で、使用コストを削減します。

要約すると、自己制御温度トレーシングケーブルシステムは、加熱システムの正確な温度制御を実現するために連携する複数の主要部品で構成される複雑なシステムです。
